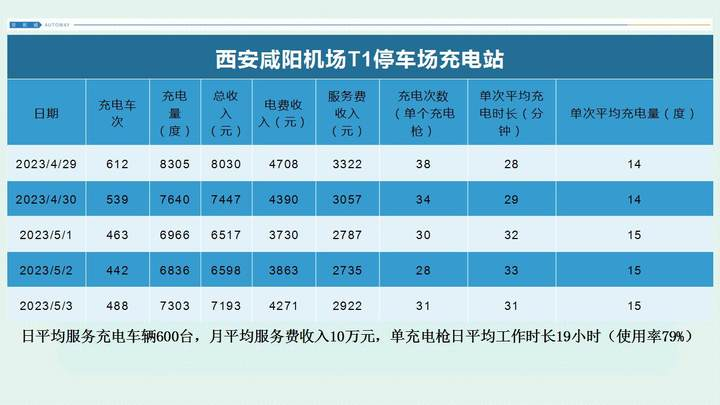

安和威電力科技股份有限公司提供的充電集在建成投運的三百多天來平均每天工作近19小時,日均服務充電車輛600臺,月平均服務費收入10萬元。
我司兆瓦級(960KW)充電集的結構參數
一、產品組成
高壓超級充電集由1套高壓柜、1臺高壓整流變壓器、3臺充電集主機和8臺雙槍樁體構成。其中充電集主機由IGBT充電集功率柜、監控單元、冷卻裝置及殼體構成,功率為2*360kW+1*240kW,

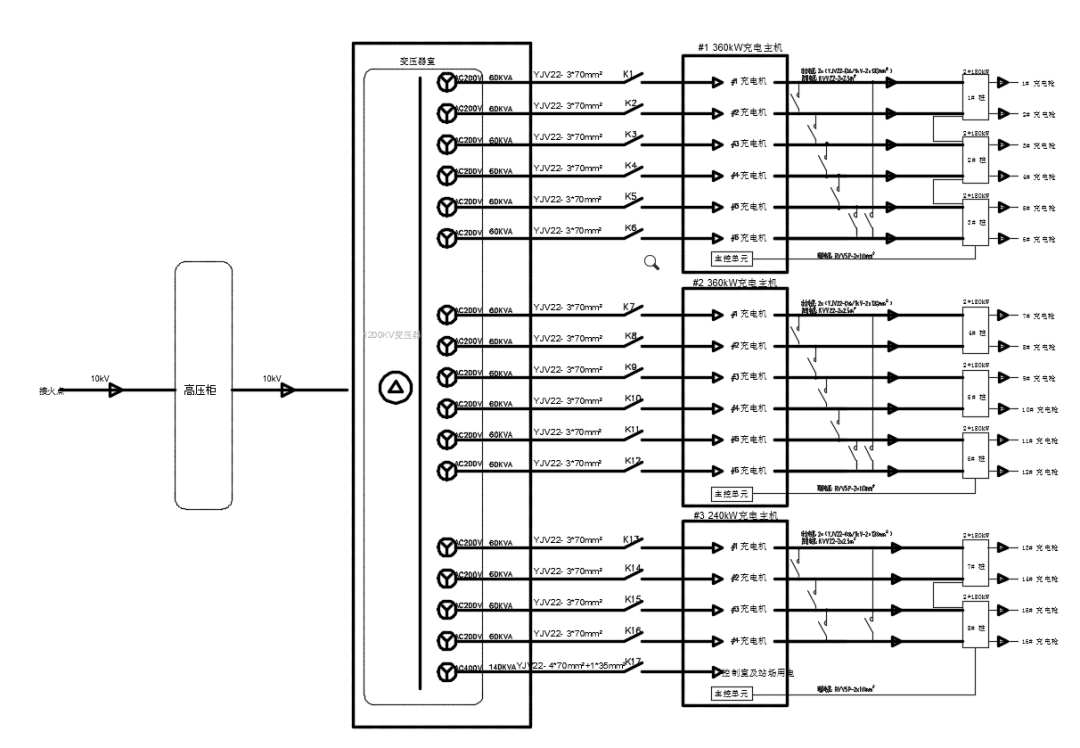

系統方案圖見下圖1-1所示:
圖1-1 系統方案圖
(一)戶外高壓柜
戶外高壓柜是由1臺進線柜、1臺計量柜及1臺出線柜組成,高壓柜采用模塊化的設計方案,各種單元模塊可自由組合,主母線額定電流為630A,高壓柜基本技術參數見下表:

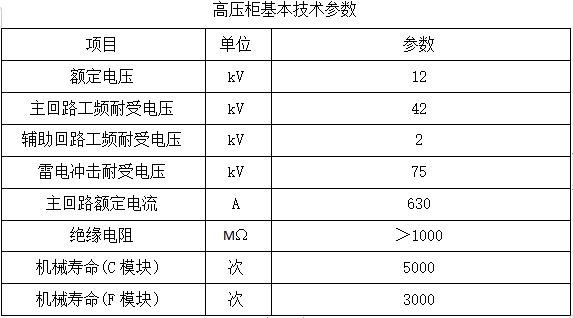

高壓柜基本技術參數
本工程計量方式為高供高計,在環網柜內設總計量,計量互感器由供電部門確認。電能表將電度量通過有線(或無線)通信方式上送到營銷系統(或其他指定系統)進行處理。
(二)高壓整流變壓
高壓超級IGBT充電集多點終端之間的電氣隔離,是通過高壓隔離整流變壓器多副邊之間的隔離實現的。輸入接10kV電網,通過整流變壓器變成AC200V及AC400V。本次高壓超級充電集由8臺雙槍終端樁,加上場站照明、空調及其他用電,因此要求整流變壓器具有17組相互隔離的副邊,即16組AC200V、1組AC400V組成,具體技術參數見下表:

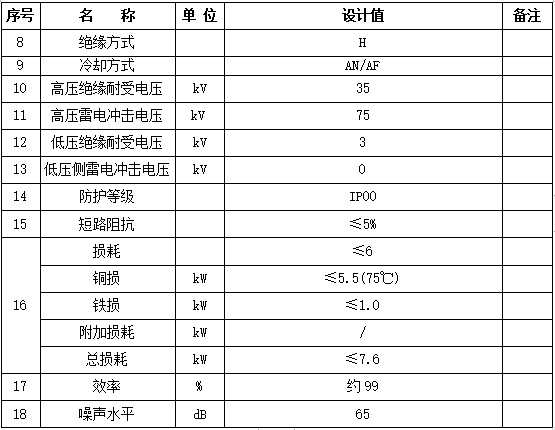

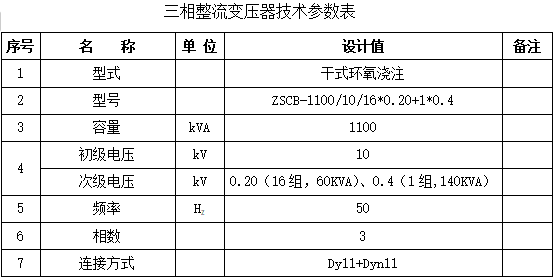

三相整流變壓器技術參數表
(三)主機
1)充電集功率柜

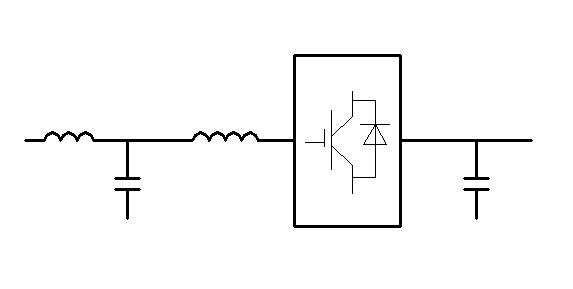

單套IGBT集電功率柜,由6組或4組60KW IGBT充電機單元組成,并通過功率分配單元,在監控單元控制下,自動適應多點終端客戶的不同功率等級和充電模式需求,完成整個充電服務流程的充電系統,其中單臺IGBT充電機原理示意圖如圖1-3:
圖1-3 IGBT充電單元邏輯示意圖
2)監控單元:
監控單元主要功能是調度充電集能量分配及計量,監控各功能單元的工作狀態。
3)冷卻裝置:
風冷。
4)殼體:
外箱材料有冷板噴涂、不銹鋼噴涂或復合板等。
(四)終端樁體
高壓超級充電集所配樁體由觸摸式屏體、讀卡器、通訊模塊、充電槍(單槍模式)等組成。

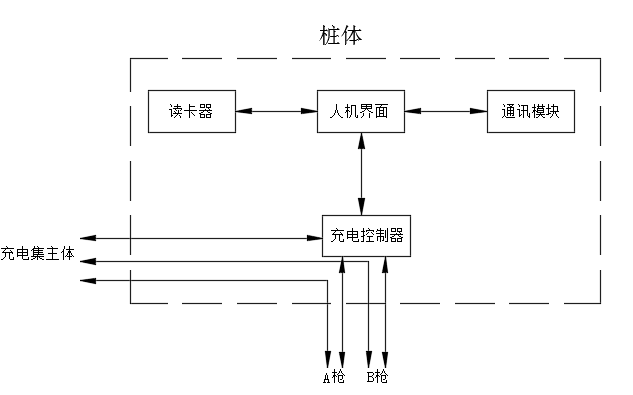

高壓充電集所配樁體標配為“一樁雙槍”,單槍電流均可達250A,另可實現相鄰2槍并充功能,配置如圖1-4所示。樁體尺寸:高*寬*深=1800*700*240mm。
圖1-4終端邏輯示意圖

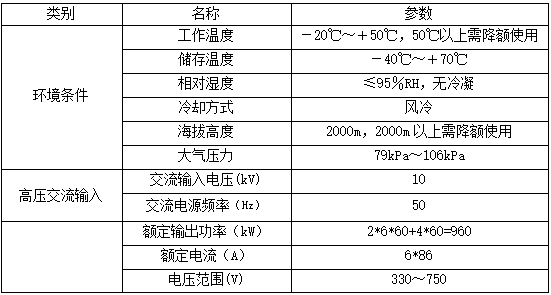

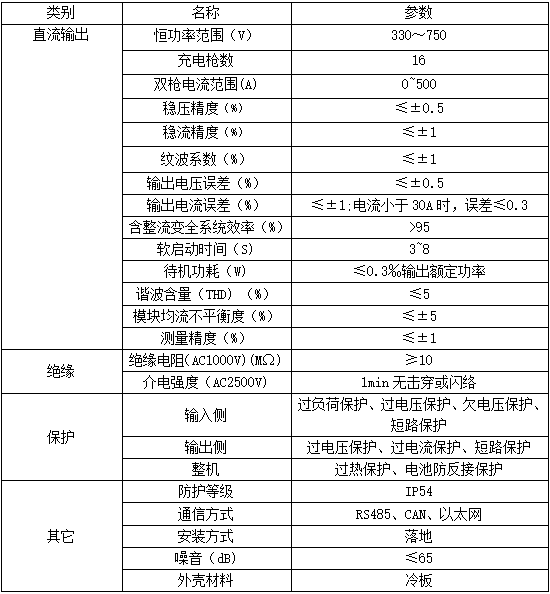

二、產品技術指標
