一、產品特點

  1、結構簡潔，采用IGBT大功率器件為基礎的AFE功率電路拓?fù)�；產品模塊化設計，安裝調試方便、運行維護簡單。

  2、核心模塊設計壽命超過10年，可靠性高；

  3、功率因數高達0.99以上，網測諧波3%以下 ；

  4、效率高：整體最大轉換效率≥95%；

  5、如有需要可實現兩組150KW柜內調度，單槍可輸出300KW；具備雙槍并充功能，應用場景更廣；

  6、全封閉免維護式設計，防塵、防潮濕、防鹽堿等，特別適合高粉塵、高  污染的場所，如礦區、施工現場；

  7、全封閉式自冷設計，外置散熱單元可高壓沖洗泥沙灰塵；

  8、高海拔高度影響小，可在5000米海拔下滿功率運行；

  9、移動式設計，四支撐腳高低可調、防撞標色、吊裝伸縮軸，方便施工現場安裝、布置。

二、產品技術支撐

◆ IGBT-150KW AFE模塊單元，雙向可逆，并網離網功能。

三、產品設計規劃

1）IGBT充電模塊（采用IGBT器件為基礎功率變換單元），額定輸出功率為2*150KW，輸出電壓范圍480-750伏。

2）其他性能及安全防護等設計規范均參考符合相關國家標準

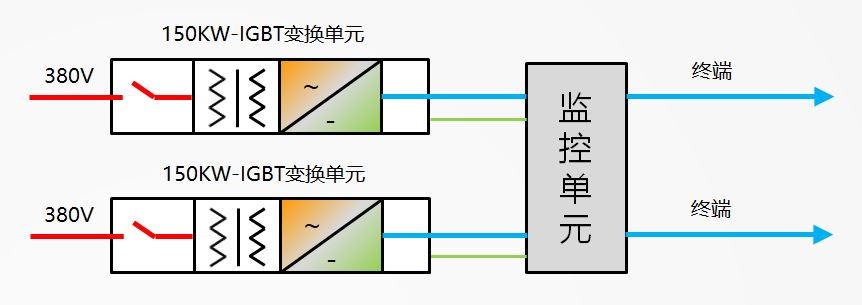

充電機拓?fù)浼軜?gòu)圖如下：

 充電機拓?fù)浼軜?gòu)圖

四、IGBT充電模塊

  采取AFE電路拓?fù)��？梢詫?shí)現以下功能特點：

1、在全功率范圍內，將功率因數和諧波因數控制在標準要求的范圍以內；

2、實現能量雙向流動，可擴展為光儲充一體設備，拓展更廣的能源來源和更寬的應用途徑；

3、線路簡潔，只經過一次電力電子功率變換；

4、拓?fù)鋭?chuàng)新，采用高壓隔離 IGBT大功率器件為基礎的AFE功率電路拓?fù)�，簡單、可靠�?/span>

5、可靠性保障，核心模塊設計壽命超過10年 ；

6、模塊化設計，安裝調試方便、運行維護簡單。

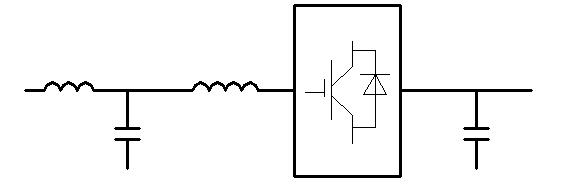

充電模塊的主電路拓?fù)鋱D如下：

 圖2 充電模塊拓?fù)鋱D

  采用三相全橋拓?fù)�，能量可雙向流動，可并機運行，變換單元根據負載情況結合上位機給出的電壓、電流、功率數據自主決定工作狀態，無需上位機及其它控制部分參與。

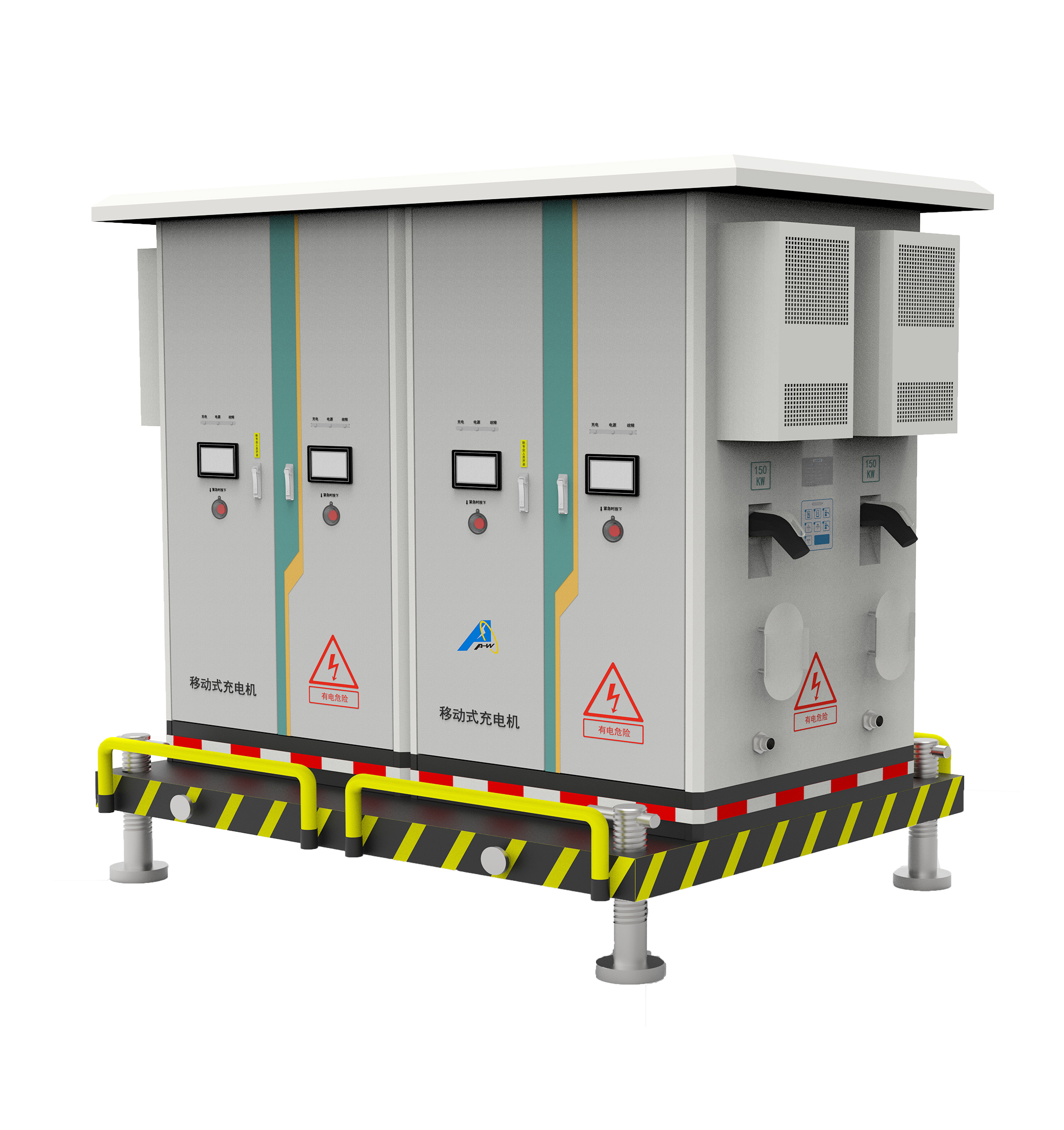

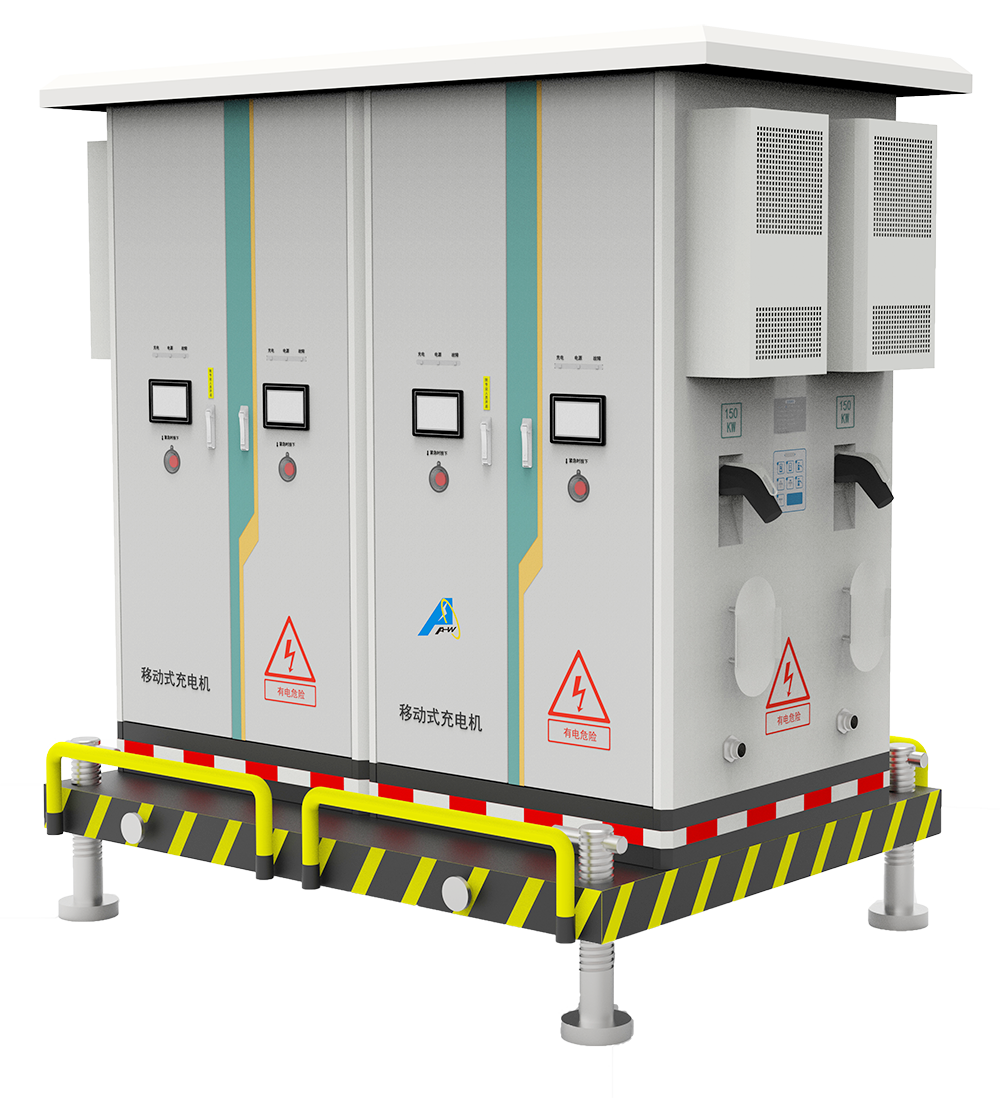

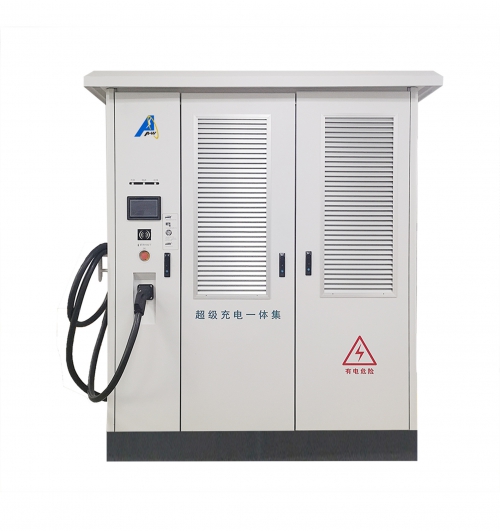

五、產品示意圖

    產品尺寸：長寬高（含平臺高度）2.4*1.8*2.5米。

    產品重量：含平臺約4噸。

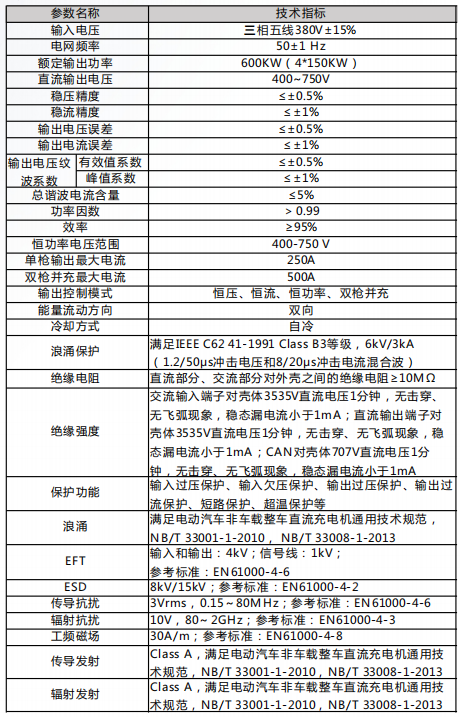

六、技術參數
